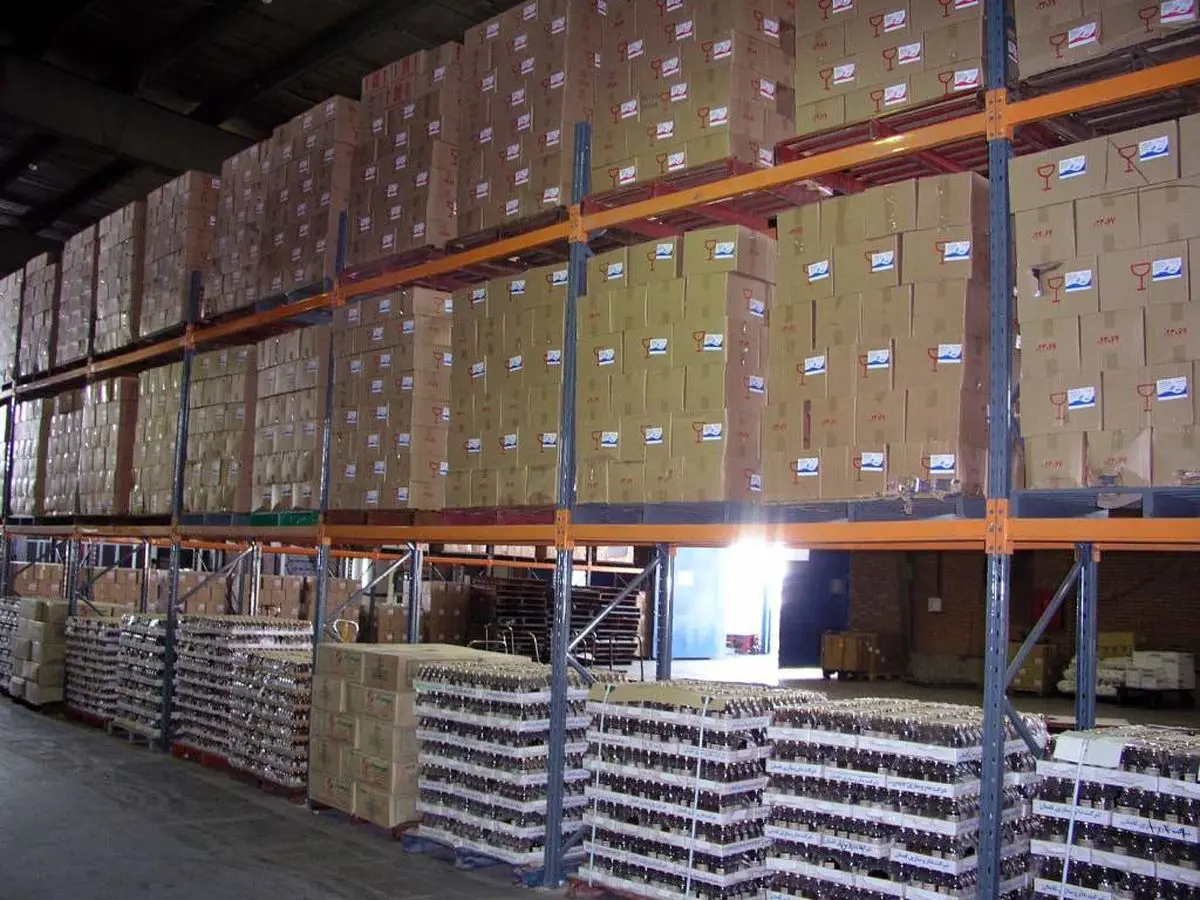

با اجزای قفسه پالت راک آشنا شوید

قفسه پالت راک چیست؟

در انبارهای صنعتی تعداد زیادی از کالا و بار بر روی سطوح تخت فلزی یا پالت های دیواره دار قرار گرفته و در نهایت با لیفتراک جا به جا میشوند. قفسه پالت راک نوع خاصی از قفسه های انبار است که در هر دهانه آن چندین پالت حاوی بار قرار گرفته و از مقاوم ترین انواع قفسه محسوب میشود. برای درک بهتر اجزای این قفسه ها ابتدا نیاز به آشنایی بیشتر با قفسه پالت راک است.

در ساختار قفسه های پالت راک از چندین قطعه بسیار مهم به نام ستون، قاب، مهاربند، محافظ و غیره استفاده میشود. تمام این قطعات فلزی و بسیار مقاوم بوده و با رنگ های مخصوص کاملا ضد زنگ میشوند. پس از اتصال اجزای قفسه به یکدیگر، در نهایت تمام سازه از طریق ستون های فلزی و اتصالات پیچ و مهره ای روی زمین ثابت شده و امکان جا به جایی آنها ندارند.

اجزای قفسه پالت راک

در تمام انواع سیستم های قفسه بندی بار پالتی، استحکام و قدرت تحمل وزن بالا بیشترین اهمیت را دارد. به همین دلیل در ساختار قفسه های راک از چند جزء بسیار مهم استفاده میشود که دلیل اصلی استقامت زیاد قفسه ها هستند که عبارتند از:

قاب قفسه پالت راک

اصلی ترین و مهم ترین اجزای قفسه پالت راک، قاب آن است که نقش یک چهارچوب بسیار قوی را ایفا می کند. قاب های مورد استفاده در این قفسه ها از ورق های فلزی بسیار مقاوم ساخته شده و کفی ستون و مهاربندهای افقی و ضربدری منجر به افزایش استحکام آنها میشود. برای افزایش قدرت سازه در برابر تحمل وزن پالت های روی آن از قاب های تقویت شده که فولادی هستند و در ستون های کانال c قرار میگیرند نیز استفاده میشود.

ستون پالت راک

ستون نوعی پایه فلزی بسیار محکم است که برای افزایش استحکام قاب استفاده میشود. در قفسه بالکن بندی پایه راک از این قطعات برای افزایش قدرت مقاومت قفسه ها استفاده میشود و در نهایت با صفحه پایه روی زمین ثابت میشوند. ساختار قفسه به گونه ای طراحی میشود که نیمی از جلوی قفسه تا نیمه در ستون های پایه یا افست قرار میگیرد.

ستون های اصلی مورد استفاده در این قفسه ها در مدل های باز و پشت بسته تولید شده و برای قاب های ساختاری نوع باز کاربرد دارد. سبک های بسته این ستون ها گزینه ای کاربردی برای قاب های ساختاری هستند و از لوله های فلزی تولید میشوند.

ستون عقب

این ستون ها در پشت قاب قرار گرفته و پایین آنها کمی شیب دارد. شیب روی این ستون ها باعث میشود جلوی سازه کمی به عقب انحراف داشته باشند و از این طریق احتمال برخورد با لیفتراک کاهش پیدا می کند.

مهاربند

مهاربند یا برسینگ bracing از دیگر قطعات و اجزایی می باشد که برای به صورت افقی و ضربدری روی قاب متصل میشوند. برای اتصال برسینگ ها از اتصالات پیچ و مهره ای استفاده شده و نقش مهمی در افزایش استحکام سازه ها دارند. تعداد مهاربندهای افقی و ضربدری بر اساس استانداردها و توازن و تعادل سازه تعیین می گردد. لذا نباید بعد از نصب هیچ قطعه اضافه و برسینگ دیگر به قاب جوش داده و متصل شود.

رابط پشت به پشت

در انبارهایی که تعداد زیاد پالت وجود دارد، برای استفاده بهینه از فضا و حذف راهروهای اضافه می توان دو قفسه پالت راک را از پشت به هم متصل کرد. در این شرایط از رابط پشت به پشت استفاده میشود. رابط پشت به پشت از جمله اجزای قفسه پالت راک است که همیشه مورد استفاده قرار نمیگیرد و برای تبدیل راک معمولی به دو عمقی کاربرد دارد.

محافظ قاب

همان طور که از نام این قطعه مشخص است، به عنوان محافظ برای قاب اصلی عمل می کنند. این قطعات مقابل قاب اصلی قرار گرفته و از برخورد مستقیم لیفتراک و سایر سازه ها به بدنه قفسه جلوگیری می کنند.

بازوی قفسه راک

در ساختار قفسه های پالت راک اگر دقت کنید قطعه ای را زیر پالت ها می توانید مشاهده کنید که در واقع نگهدارنده پالت هستند. این قطعات همان بازوهای قفسه هستند که تمام فلزی و بسیار محکم هستند. بازوها در کف هر یک از دهانه ها قرار گرفته و با کلیپ های ناخنی به ستون متصل میشوند. در نهایت پالت روی این قطعات قرار گرفته و دچار ریزش نمیشوند. بازوهای پالت راک دارای انواع مختلفی از جمله بازوی رولفرم با کلیپ چهار ناخنه و سه ناخنه و بازوی قوطی استاندارد با کلیپ سه ناخنه هستند.

کفی ستون

کفی ستون یا صفحه پایه از دیگر اجزای قفسه پالت راک است که برای اتصال سازه روی زمین استفاده میشود. این صفحات فلزی و بسیار مقاوم از طریق اتصالات پیچ و مهره ای روی زمین محکم شده و مانع از هم پاشیده شدن سازه در صورت برخورد با ضربه خواهد شد. با توجه به شرایط محیط نصب و استحکام زمین و همچنین ظرفیت قفسه ابعاد و ضخامت کفی ستون تعیین می شود.

واسط افزایش ارتفاع ستون

همان طور که از نام این قطعات مشخص است، برای افزایش ارتفاع ستون کاربرد دارد. در شرایطی که نیاز به ارتفاع بیشتری از قفسه پالت راک وجود داشته باشد، با استفاده از واسط و رعایت اصول ایمنی ارتفاع را بیشتر کرد. مانند سایر اجزای قفسه پالت راک، واسط ها نیز فلزی و ضد زنگ و مقاوم هستند. برای اتصال واسطه به ستون از اتصالات پیچ و مهره ای استفاده شده و به همین دلیل از نظر استقامت در سطح بسیار بالایی قرار دارند.

قفل اطمینان بازو

این قفل ها برای متصل کردن بازو به ستون و جلوگیری از جدا شدن آنها از یکدیگر استفاده میشوند. قفل ها فلزی و بسیار مقاوم هستند و در اثر افزایش وزن پالت و دهانه ها و برخورد ضربه امکان باز شدن آنها وجود ندارد.

علاوه بر موارد فوق، لنگرهای پیچ و مهره نیز برای اتصال سایر اجزای قفسه پالت راک نیز استفاده میشوند. تمام این اجزا فلزی، ضد زنگ و بسیار مقاوم بوده و عدم کیفیت هر یک می تواند تاثیر منفی بر استواری و استحکام سازه بگذارد. لذا در صورت مشاهده ترک و شکستگی در هر یک از اجزای این قفسه ها به هیچ عنوان نباید بدون تخصص و دانش نسبت به تعویض یا تعمیر آنها اقدام شود. بلکه بهترین کار تماس با تیم های تولیدکننده برای بررسی ویژگی های قطعه و قفسه و جایگزین کردن آنها با قطعات سالم است.
